內螺紋型橢圓齒輪流量計是計量流經管道內液體流量總量的容積式儀表，是現場累計式的儀表。具有較高的精度，受液體粘度變化影響較小，主要用于測量油類等昂貴介質或其他高粘度介質的累計流量計量，不適用腐蝕性液體。適用于各種類型的液體測量，如原油、柴油、汽油等.儀表具有較高的精度，具有量程大，精度高，使用和維修方便等特點。

內螺紋型橢圓齒輪流量計性能參數：

?★?口徑：DN10-50

★?材質：鑄鐵、鑄鋼、不銹鋼

★?顯示：純機械式；回零型；雙排數顯智能表頭、顯示瞬時流量和累計流量，帶遠傳功能等多種

★?接口：內螺紋、外螺紋

★?供電：無供電、鋰電池供電、12V、24V

★?壓力：1.6MPa、2.5MPa、4.0MPa、6.3MPa

★?溫度：0-60°C

同類型其他配置和連接方式參考

?

?

內螺紋型橢圓齒輪流量計常用型號：

選型所需參數：流體名稱、流體粘度、管道材質和口徑、最高最低工作壓力、介質溫度、流量范圍以及現場工況要求等。

?常用型號：LC-40A17

型號注解：橢圓齒輪流量計，測量介質為油類，溫度低于60度，DN40，額定壓力4.0MPa，表體材質為鑄鐵，精度0.5，智能型顯示瞬時流量和累計流量，輸出4-20mA，24V供電，內螺紋連接。

流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

?

工作原理參考：機械式橢圓齒輪流量計

說明書下載

?

?

內螺紋型橢圓齒輪流量計保證精度測量范圍：

?

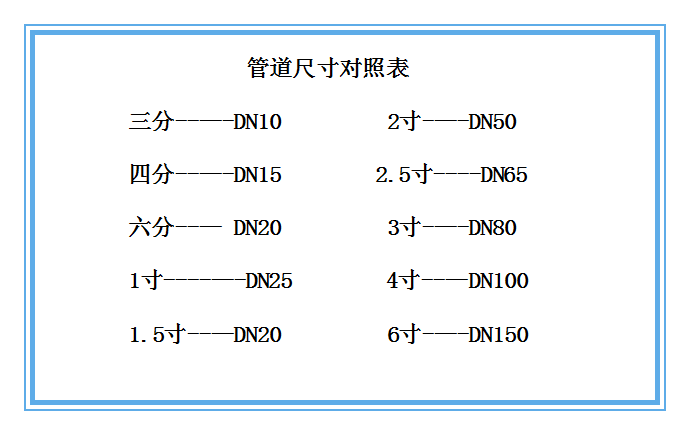

?尺寸對照表：

?

?

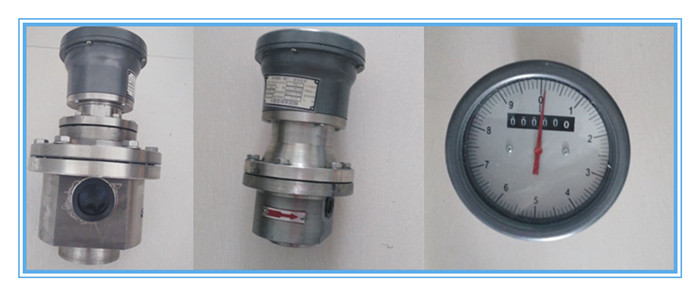

橢圓齒輪流量計規格齊全，品種繁多

?

?

?

?

安裝與使用

1、儀表在安裝的方向應該使儀表殼體上所示箭頭方向與液體方向相同，安裝位置應注意便于讀書。

2.儀表盡量安裝在常溫場合，勿安裝在有害氣體及強烈熱輻射的場合，致使儀表計數器部分受損害。

3.橢圓齒輪盡可能安裝成水平位置，即刻度盤應該裝成垂直位置（分度“0” 應該在上面，以減少橢圓齒輪兩平面與殼體間的摩擦，降低零件磨損。

4.儀表安裝在泵的輸出端，若裝在吸入端，儀表過濾器壓力損失使泵的吸入負壓增大，泵轉軸處的液體外流也造成儀表的誤差增大，泵的吸入端的法蘭也應該防止漏氣，否則也會造成儀表的誤差增大。

5.在儀表前需裝過濾器，不讓大于0.2毫米的微粒通過，防止儀表因微粒而堵塞，過濾器應易于清洗。

6.儀表前最好安裝逆閥，使管道液體只能單向流動，防止計數器的損害。

7.儀表建議如圖5所示，設置旁路與閥，可安裝在水平垂直或其他方向館到上，自上而下，自下而上，自左而右，自右而左。

8.儀表在使用時，應該表內充滿液體，被測液體內不應該混有氣體，否則致使測量不準。液體混有氣體必須在儀表前安裝氣體分離器。

9.儀表安裝前，表前管道應仔細清除雜物，只有當儀表接至管道時，才能去除儀表接口上的封塞，以防雜物進入表內。在安裝儀表時，應防止雜物跌入管道。

10.流量超過規定最大流量時，橢圓齒輪隨著轉數提高而磨損增加，且壓力損失急劇增加，所以應避免使用，低于最小流量雖仍能計算，但誤差增大，液體黏度在10厘泊時儀表的啟動流量約為滿量程的1% 左右。

11.每臺儀表在出廠時都用7號機械油表在室溫條件下標定，油的黏度因室溫而異，常溫下月13厘泊。理論上容積式流量計的測量液體黏度變化，不會影響測量精度，但實際上因測量室內壁與橢圓齒輪之間存在著間隙，間隙中產生的泄露量受液體黏度影響而變化。

12.用于測量高度黏度液體時，一般均將液體加熱以降低黏度，然后再管道內流通，當儀表停用后，儀表內充滿的液體冷卻而變粘。如要在啟用，必須用蒸汽在標題外部把液體沖熱的方法加熱，待儀表內液體黏度降低后才能使用，否則粘液會要住傳動零件等致使損壞。嚴禁掃線蒸汽通過表體，以免損壞儀表。

13.被測液體溫度不應高于規定值，超過了甚至會卡住不動，液體溫度變化也造成黏度影響的附加誤差。另外，溫度增加也造成新月空間體積的增加，使儀表“走得慢”，測量室與橢圓齒輪如為鑄鐵時附加誤差約為+0.33%/100℃;測量室為鑄鐵，橢圓齒輪如為鑄鋁時附加誤差為+0.14%/100℃。

14.管道中的流量不應急劇地增加或減少，應避免管道振動，水力沖擊和壓力急劇波動等現象，否則將影響儀表正常工作。

15.壓力損失與液體流量的平方成正比，液體黏度增加，壓力損失也增大。

??

保管，包裝和運輸:

儀表應該保存在干燥的房間內，并要有專用的包裝箱，以防止儀表受損。

儀表裝箱時，刻度盤應放在上面，在木箱內應固定固牢，防止儀表移動，運輸時損壞。

包裝箱上應該有不易擦掉的標志：“向上”或“ ”，“精密儀表”或“符號”，“小心輕放”等字樣。

儀表的運輸，應該在裝箱后進行，應避免撞擊和劇烈震動。

儀表拆箱為安裝前，仍應封閉進出口，防止雜物進入儀表內。

?

?
