儀器儀表防爆等級分類

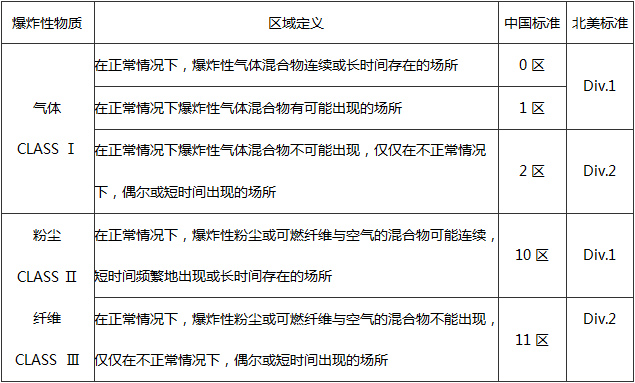

一、危險場所危險性劃分：

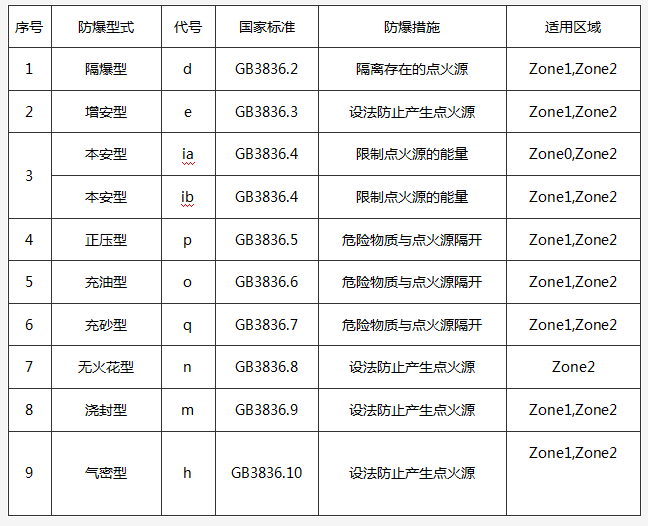

二、防爆方法對危險場所的適用性：

三、防爆對危險場所的適用性：

爆炸性危險氣體分類

?

根據可能引爆的最小火花能量，我國和歐洲及世界上大部分國家和地區將爆炸性氣體分為四個危險等級，如下表:

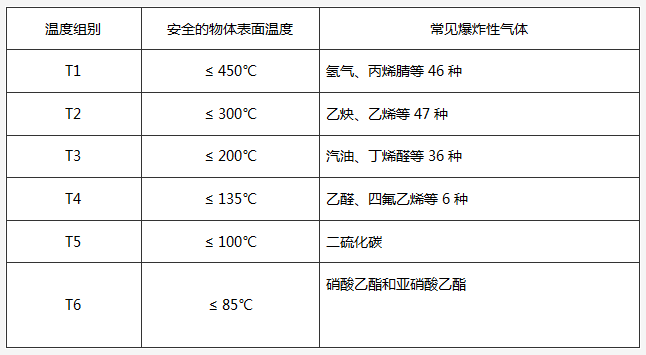

?四、氣體溫度組別劃分：

五、儀表的防爆標志

?

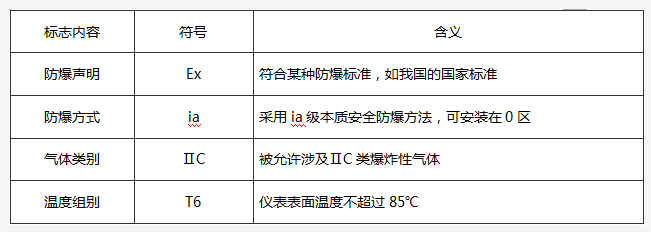

Ex(ia)ⅡC T6 含義

Ex(ia)ⅡC?的含義：

?

?注：該標志中無溫度組別項，說明該儀表不與爆炸性氣體直接接觸。

六、防爆術語

安全柵安全參數定義

安全柵最高允許電壓：Um ?保證安全柵本安端的本安性能，允許非本安端可能輸入的最高電壓；

安全柵最高開路電壓：Uoc ?在最高允許電壓范圍內本安端開路時電壓最大值；

安全柵最大短路電流：Isc ?在最高允許電壓范圍內本安端短路時的電流最大值；

安全柵允許分布電容：Ca ?保證本質安全性能情況下本安端最大允許外接電容；

安全柵允許分布電感：La ?保證本質安全性能情況下本安端最大允許外接電感。

七、防爆標志格式說明

將工廠或礦區的爆炸危險介質，按其引燃能量，最小點燃溫度以及現場爆炸性危險氣體存在的時間周期進行科學分類分級，以確定現場防爆設備的防爆標志和防爆形式。

?防爆等級說明

（1）ia 等級：

在正常工作、一個故障和二個故障時均不能點燃爆炸性氣體混合物的電氣設備。

正常工作時，安全系數為2.0；

一個故障時，安全系數為1.5；

二個故障時，安全系數為1.0。

注：有火花的觸點須加隔爆外殼、氣密外殼或加倍提高安全系數。

（2）ib 等級

在正常工作和一個故障時不能點燃爆炸性氣體混合物的電氣設備。

正常工作時，安全系數為2.0；一個故障時，安全系數為1.5。

正常工作時，有火花的觸點須加隔爆外殼或氣密外殼保護，并且有故障自顯示的措施，一個故障時，安全系數為1.0。

?

?
